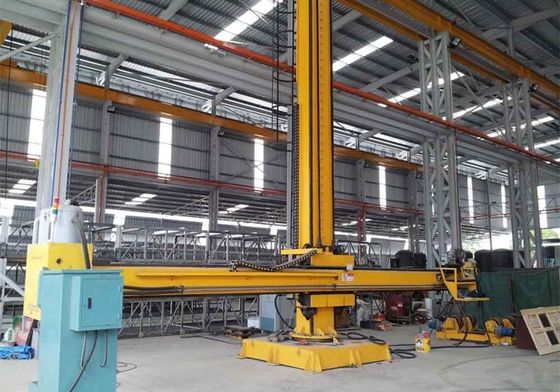

Manipolatore automatico di saldatura a colonna HC6060 con testa SAW

Il manipolatore di saldatura è un'attrezzatura di saldatura automatica e ampiamente utilizzata.ruotare la colonna e il carrello viaggiare sui binariL'estremità del braccio può essere dotata di testa SAW per fare saldatura su serbatoi lavorando insieme a rotatori o posizionatori.Quindi la macchina è ampiamente utilizzato in settori come la torre eolica, caldaie, prodotti chimici, cantieri navali, automobili, strutture metalliche, ecc.

Questa macchina è composta principalmente da parte di colonna, parte di piastra guida, parte di braccio, parte riduttore di sollevamento, bilanciatore di peso e tavola scorrevole motorizzata, piattaforma di funzionamento e sistema di blocco manuale.

La colonna, il braccio, il blocco di guida sono saldatissimi e la forza rilasciata.

Dopo la saldatura, la colonna e il boom vengono trattati termicamente e lavorati finemente per garantire la precisione.

Le ruote guida superiore/inferiore e sinistra/destra sono strutture ad asse eccentrico, regolate in modo da compensare l'attrito delle rotaie.

Tutti gli alberi, assi inclusi bulloni dell'albero sono fatti raffinazione termica ingranaggi e parti di movimento sono tutti induriti sulla superficie.

L'elevazione del boom è effettuata tramite motore con frenata, riduttore della ruota, catena e ruota a catena, con interruttori limitati in alto e in basso.

L'estensione del rimbalzo è guidata da un motore attraverso il riduttore della ruota del verme guidato da un ingranaggio e da un rack. Ci sono interruttori limitati alla testa e alla fine.

C'è un'unità di regolazione del cannone all'estremità anteriore del braccio, il cannone può muoversi su / giù, sinistra / destra motorizzata.

La colonna e il seminterrato sono collegati da un cuscinetto a scatto, la colonna può ruotare +/- 180 gradi a mano e bloccare in qualsiasi posizione a mano.

Le guide rettangolari sulla colonna e il braccio, sono di materiale 16Mn, che è di alta resistenza e ci sono fori di carica di grasso sulle ruote che sono convenienti per la manutenzione.

C'e' una cassaforte sulla scala e c'e' un coperchio sicuro sulle parti della trasmissione.

Il sistema di controllo elettrico è composto da armadio, pannello remoto, inverter di Schneider.
