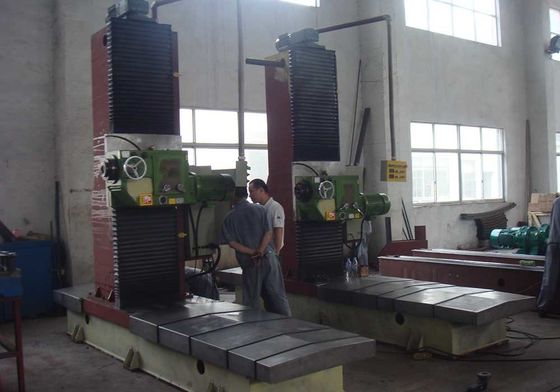

La macchina è composta da testa, colonna, corpo della macchina, sistema di alimentazione meccanica, sistema di controllo, unità di protezione della rotaia, lama di fronte.

Sia i binari orizzontali che verticali sono di tipo preciso, di grande capacità di carico, poco spazio libero e buona precisione.

La testa rivolta può viaggiare lungo il fusibile, di 100 mm di corsa.

La macchina è dotata di un pendente di funzionamento, facile da usare e allineare la lama.

Struttura

4.1 Caratteristiche e caratteristiche

La macchina è composta da testa, colonna, corpo della macchina, sistema di alimentazione meccanica, sistema di controllo, unità di protezione della rotaia, lama di fronte.

Sia i binari orizzontali che verticali sono di tipo preciso, di grande capacità di carico, poco spazio libero e buona precisione.

La testa rivolta può viaggiare lungo il fusibile, di 100 mm di corsa.

La macchina è dotata di un pendente di funzionamento, facile da usare e allineare la lama.

La rotaia verticale è protetta dalla polvere e dai rottami grazie a una copertura protettiva.

L'unità di protezione della rotaia orizzontale ha uno stile a cascata, con il vantaggio di una buona tenuta, di una buona dissipazione e di una lunga durata.attraverso il quale è possibile osservare le condizioni di lubrificazione e pulizia della rotaia.

Il corpo della macchina e la colonna sono di struttura di saldatura e post-saldatura integralmente ricotta, stabile, non deformabile e di buona precisione.

La testa rivolta è prodotta da un produttore professionale, con una struttura ragionevole, prestazioni affidabili, ampia gamma di velocità, buona rigidità, basso rumore, elevata efficienza e facile funzionamento.Rpm della testa di fronte può essere regolato da maniglia in base al diametro del letto di fronte-lamella.

La testa rivolta può essere ruotata integralmente nell'intervallo di 0 ° ~ 45 ° sulle diapositive verticali, per facilitare il beveling.C' è una pompa di lubrificazione manuale sulle diapositive orizzontali, rendendo buona la lubrificazione della rotaia.

La lamina di copertura della macchina è di tipo standard, disponibile sul mercato, realizzata in acciaio in lega di carburo.

Fornitura in confezione, compresa la lama e il cono.

La lama può essere inclinata a mano e le giri della testa di potenza regolate con la maniglia.

Attenzione particolare:

1) Si prega di aggiungere circa 16 litri di olio meccanico 20# nella scatola del fusibile prima di iniziare a rivolgersi al fusibile presso il sito del cliente.Il volume dettagliato dell'olio è definito sulla base della posizione dell'indice dell'olio sulla scatola del fusibileDi solito va bene aggiungere al mezzo dell'indice del petrolio.

2) Non regolare manualmente i giri del mandrino con manico durante la rotazione del mandrino, altrimenti gli ingranaggi all'interno della scatola del mandrino potrebbero danneggiarsi.

Nota:

Si prega di controllare regolarmente la lubrificazione e l'abrasione condizione di sollevamento coppia avvolgimento-viti di piombo.eliminare immediatamente il malfunzionamento e il problema di sicurezza sottostante.

Attenzione particolare:

1) Si prega di aggiungere circa 1 litro di olio meccanico 20# nel riduttore di ingranaggio di sollevamento prima di avviare la macchina presso il sito del cliente.Il volume dettagliato dell'olio è definito sulla base della posizione dell'indice dell'olio sulla casella del riduttoreDi solito va bene aggiungere al mezzo dell'indice del petrolio.

2) Si prega di aggiungere circa 8 litri di olio meccanico 20# nel riduttore di fronte prima di avviare la macchina presso il sito del cliente.Il volume dettagliato dell'olio è definito sulla base della posizione dell'indice dell'olio sulla casella del riduttoreDi solito va bene aggiungere al mezzo dell'indice del petrolio.

3) Dopo aver aggiunto l'olio lubrificante nel riduttore, sostituire il dado originale al foro dell'olio con il tappo di ventilazione.

Modello	DX1215	DX1515	DX1220	DX1230
Dimensione della sezione di processo	1200x1500 mm	1500x1500 mm	1200 x 2000 mm	1200x3000 mm
Potenza della testa di fresatura	7.5kw	7.5kw	7.5kw	7.5kw
Velocità di alimentazione orizzontale	100-800 mm/min VFD	100-800 mm/min VFD	100-800 mm/min VFD	100-800 mm/min VFD
Velocità verticale della testa di fresatura	100-800 mm/min VFD	100-800 mm/min VFD	100-800 mm/min VFD	100-800 mm/min VFD
Velocità del mandrino della testa di fresatura	75-420 giri al minuto, in sei passaggi	75-420 giri al minuto, in sei passaggi	75-420 giri al minuto, in sei passaggi	75-420 giri al minuto, in sei passaggi
Distanza di testa di fresatura	0-45°	0-45°	0-45°	0-45°
