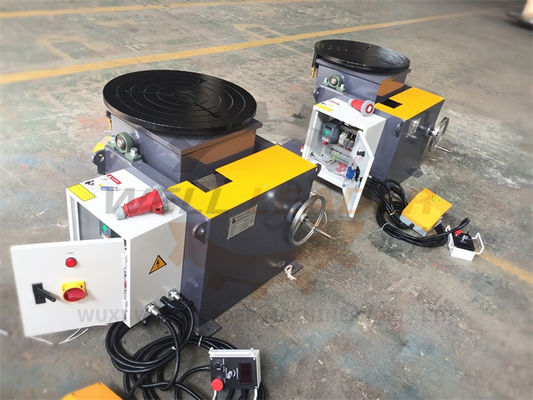

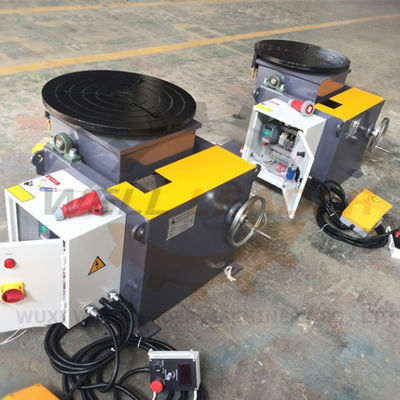

360 gradi grande posizionatore di saldatura HB-03 giradischi rotativi di saldatura

MOQ:	1 set
standard packaging:	Palette di legno
Delivery period:	10-15 giorni
Metodo di pagamento:	L/c, t/t
Supply Capacity:	100 serie/mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

PR.CINA

Marca

OTA

Certificazione

CE, ISO

Evidenziare:

360 gradi grande posizionatore di saldatura

Tavola rotante di saldatura a 360 gradi

Descrizione del prodotto

Il nostro posizionatore per saldatura è progettato per ruotare pezzi rotondi o tubolari come flange e tubi a 360 gradi per consentire a un saldatore di stare in una posizione e lavorare costantemente su una superficie piana. Ciò previene l'affaticamento del lavoratore e aumenta la produttività poiché il saldatore non ha bisogno di spostarsi costantemente attorno al pezzo per completare la saldatura. Questo metodo di presentazione del pezzo tende anche a garantire saldature di alta qualità costantemente elevate poiché non sono coinvolte saldature aeree o verticali. L'unione di tubi o l'attacco di raccordi per tubi come flange e valvole è un compito problematico dal punto di vista dell'esecuzione a causa del piano di lavoro a 360 gradi. Senza l'uso di uno strumento come il posizionatore per saldatura, il lavoratore potrebbe dover spostarsi costantemente attorno e sotto il pezzo per completare il giunto, il che non è favorevole a saldature di buona qualità. Per evitare frequenti interruzioni sulle linee di saldatura, un posizionatore per saldatura è uno strumento di saldatura necessario ed efficace.

Clicca sul video qui sotto per controllare la dimostrazione di funzionamento.

Caratteristiche:

- Struttura con cuscinetto a ralla di alta precisione con rotazione illimitata a 360°.

- Inverter Mitsubishi / Schneider per fornire velocità variabile continua.

- Componenti elettrici Siemens / Schneider.

- Scatola remota con cavi lunghi.

- Scatola remota wireless.

- Indicazione del grado di inclinazione

- Interruttore di finecorsa per prevenire il sovraccarico di inclinazione.

- Viene fornito un connettore rapido per cavo di alimentazione.

- Approvato CE.

Parametri Tecnici:

- Capacità di inclinazione nominale: 1000 kg a piena posizione

- Gravità massima: 300 mm

- Eccentricità massima: 200 mm

- Velocità di rotazione: 0,12-1,2 giri/min

- Velocità di inclinazione: 0,35 giri/min

- Intervallo di inclinazione: 0-120 gradi

- Motore di rotazione: 1,1 kW

- Motore di inclinazione: 1,1 kW

- Dimensioni del tavolo: Φ1200mm

- Intervallo di serraggio del mandrino: 2”-10”

Campo di fornitura (per ogni modello standard):

-Corpo principale con motori e riduttore, tavolo, cuscinetti, ecc.

-Armadio di controllo con componenti Schneider e connettore rapido per cavo di alimentazione

-Scatola di controllo remoto con cavo da 6 m

- Scatola remota wireless

-Pedale

-Mandrino di saldatura WP-300 per tubi da 2”-10”

-Documenti relativi inclusi disegni meccanici, schema elettrico, manuale operativo, ecc.

-Parti di ricambio: pulsanti, spie, potenziometri.

Modello	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
Capacità nominale	300 kg	500 kg	800 kg	1000 kg	2000 kg	3000 kg	5000 kg	10000 kg
Gravità massima a capacità nominale	200 mm	250 mm	300 mm	300 mm	300 mm	300 mm	300 mm	400 mm
Eccentricità massima a capacità nominale	150 mm	150 mm	150 mm	150 mm	200 mm	200 mm	200 mm	200 mm
Velocità di rotazione (giri/min)	0,2-2	0,12-1,2	0,12-1,2	0,12-1,2	0,1-1,0	0,05-0,5	0,05-0,5	0,05-0,5
Velocità di inclinazione (giri/min)	a mano/1,3	0,35	0,35	0,35	0,35	0,35	0,2	0,2
Intervallo di inclinazione	0-90°	0-90°	0-90°	0-120°	0-120°	0-120°	0-120°	0-120°
Potenza motore di rotazione	0,37 kW	0,4 kW	0,4 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	1,5 kW
Potenza motore di inclinazione	0,37 kW	0,37 kW	0,37 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	2,2 kW
Diametro tavolo	Φ600mm	Φ800mm	Φ800mm	Φ900mm	Φ1100mm	Φ1300mm	Φ1600mm	Φ2000mm

Venduto a: Germania, Danimarca, Romania, Nuova Zelanda, Australia, Singapore, Indonesia, Malesia, Argentina, Brasile, Cile, Turchia, Siria, Israele, Arabia Saudita, Vietnam, India, ecc.

Attrezzature per macchine di posizionamento
Macchine di posizionamento industriali
Macchine di posizionamento automatizzate
Attrezzature ausiliarie per saldatura
Macchine di posizionamento a stazione singola
Macchine di posizionamento a doppia stazione
Macchine di posizionamento a più stazioni
Macchine di posizionamento a tre assi
Macchine di posizionamento interconnesse a due assi
Macchine di posizionamento a L
Macchine di posizionamento orizzontali
Macchine di posizionamento verticali
Macchine di posizionamento a sbalzo
Macchine di posizionamento a sollevamento
Macchine di posizionamento eccentriche
Macchine di posizionamento per saldatura per impieghi gravosi
Macchine di posizionamento per saldatura per impieghi leggeri
Macchine di posizionamento di precisione
