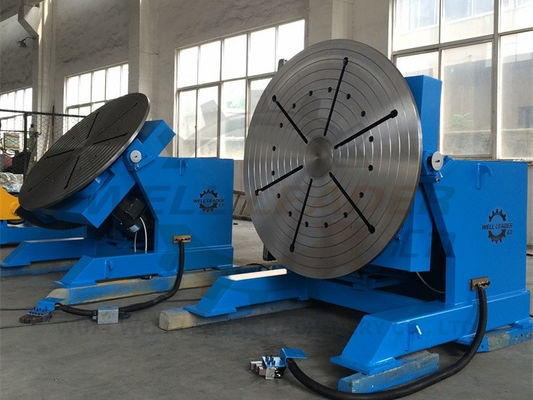

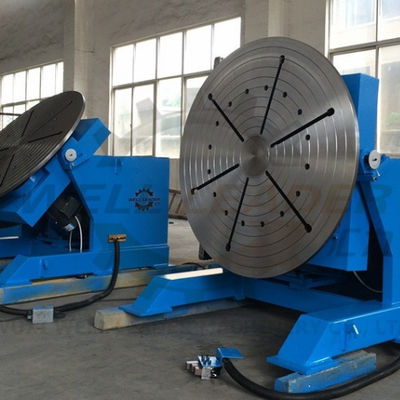

HB-20 posizionatore di saldatura rotativo giradischi posizionatore di rotazione a 360 gradi

MOQ:	1 set
standard packaging:	Palette di legno
Delivery period:	10-15 giorni
Metodo di pagamento:	L/C, T/T
Supply Capacity:	100 serie/mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

PR.CINA

Marca

OTA

Certificazione

CE, ISO

Evidenziare:

Posizionatore di saldatura rotativo a 360 gradi

Posizionatore di saldatura rotativo per piano di lavoro

Posizionatore di saldatura rotativo

Descrizione del prodotto

Il nostro posizionatore di saldatura è progettato per ruotare pezzi rotondi o tubolari come flange e tubi di 360 gradi per consentire a un saldatore di stare in una posizione e lavorare costantemente su una superficie piana. Questo previene l'affaticamento del lavoratore e aumenta la produttività poiché il saldatore non ha bisogno di muoversi costantemente attorno al pezzo per completare la saldatura. Questo metodo di presentazione del pezzo tende anche a garantire saldature di alta qualità in modo costante poiché non sono coinvolte corse sopraelevate o verticali. L'unione di tubi o il fissaggio di raccordi per tubi come flange e valvole è un compito problematico dal punto di vista dell'esecuzione a causa del piano di lavoro a 360 gradi. Senza l'uso di uno strumento come il posizionatore di saldatura, il lavoratore potrebbe dover muoversi costantemente attorno e sotto il pezzo per completare il giunto, il che non è favorevole a una saldatura di buona qualità. Per evitare frequenti interruzioni sulle cuciture di saldatura, un posizionatore di saldatura è uno strumento di saldatura necessario ed efficace.

Fare clic sul video qui sotto per controllare la dimostrazione di funzionamento.

Caratteristiche:

- Struttura del cuscinetto di rotazione ad alta precisione con rotazione illimitata a 360°.

- Inverter Mitsubishi / Schneider per fornire velocità variabile continua.

- Componenti elettrici Siemens / Schneider.

- Scatola remota con cavi lunghi.

- Scatola remota wireless.

- Indicazione del grado di inclinazione

- Interruttore di fine corsa per evitare l'eccessiva inclinazione.

- Connettore rapido per cavo di alimentazione in dotazione.

- Approvato CE.

Parametri tecnici:

- Capacità di inclinazione nominale: 1200 kg a piena posizione

- Max Gravity: 300mm

- Max eccentrico: 200mm

- Velocità di rotazione: 0,12-1,2 giri/min

- Velocità di inclinazione: 0,35 giri/min

- Intervallo di inclinazione: 0-120 gradi

- Motore di rotazione: 1,1 kW

- Motore di inclinazione: 1,1 kW

- Dimensioni del tavolo: Φ1200mm

- Gamma di serraggio del mandrino: 2”-10”

Gamma di fornitura (per ogni modello standard):

- Corpo principale con motori e riduttore, tavolo, cuscinetti, ecc.

- Armadio di controllo con componenti Schneider e connettore rapido per cavo di alimentazione

- Scatola di controllo remoto con cavo da 6 m

- Scatola remota wireless

- Pedale

- Mandrino di saldatura WP-300 per tubi da 2”-10”

- Documenti relativi tra cui disegni meccanici, schema elettrico, manuale operativo, ecc.

- Pezzi di ricambio: pulsanti, luci, potenziometri.

Modello	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
Capacità nominale	300 kg	500 kg	800 kg	1000 kg	2000 kg	3000 kg	5000 kg	10000 kg
Max gravità alla capacità nominale	200 mm	250 mm	300 mm	300 mm	300 mm	300 mm	300 mm	400 mm
Max eccentrico alla capacità nominale	150 mm	150 mm	150 mm	150 mm	200 mm	200 mm	200 mm	200 mm
Velocità di rotazione (giri/min)	0,2-2	0,12-1,2	0,12-1,2	0,12-1,2	0,1-1,0	0,05-0,5	0,05-0,5	0,05-0,5
Velocità di inclinazione (giri/min)	a mano/1,3	0,35	0,35	0,35	0,35	0,35	0,2	0,2
Intervallo di inclinazione	0-90°	0-90°	0-90°	0-120°	0-120°	0-120°	0-120°	0-120°
Potenza motore di rotazione	0,37 kW	0,4 kW	0,4 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	1,5 kW
Potenza motore di inclinazione	0,37 kW	0,37 kW	0,37 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	2,2 kW
Diametro del tavolo	Φ600mm	Φ800mm	Φ800mm	Φ900mm	Φ1100mm	Φ1300mm	Φ1600mm	Φ2000mm

Venduto a: Germania, Danimarca, Romania, Nuova Zelanda, Australia, Singapore, Indonesia, Malesia, Argentina, Brasile, Cile, Turchia, Siria, Israele, Arabia Saudita, Vietnam, India, ecc.
