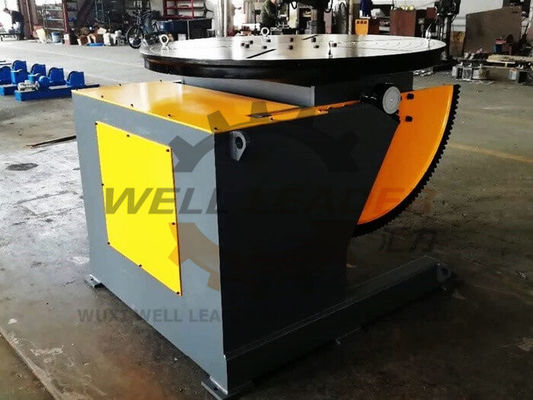

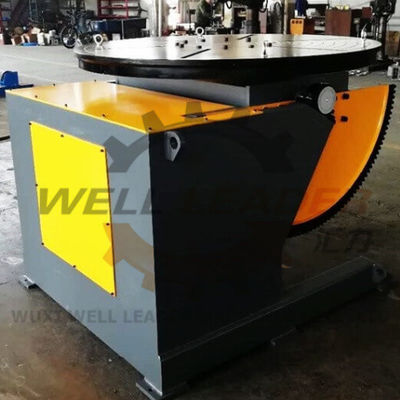

Posizione e lavoro costante posizionatore di saldatura rotativo tavolo girante HB-30

MOQ:	1 set
standard packaging:	Palette di legno
Delivery period:	10-15 giorni
Metodo di pagamento:	L/c, t/t
Supply Capacity:	100 serie/mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

PR.CINA

Marca

OTA

Certificazione

CE, ISO

Evidenziare:

Lavori costantemente posizionatore di saldatura rotativo tavolo girante

posizionatore di saldatura a tavola rotante

posizionamento posizionatore di saldatura rotativo

Descrizione del prodotto

Il nostro posizionatore per saldatura è progettato per ruotare pezzi rotondi o tubolari come flange e tubi di 360 gradi per consentire a un saldatore di stare in una posizione e lavorare costantemente su una superficie piana. Ciò previene l'affaticamento del lavoratore e aumenta la produttività poiché il saldatore non ha bisogno di spostarsi costantemente attorno al pezzo per completare la saldatura. Questo metodo di presentazione del pezzo tende anche a garantire saldature di alta qualità costantemente elevate poiché non sono coinvolte saldature aeree o verticali. L'unione di tubi o il fissaggio di raccordi per tubi come flange e valvole è un compito problematico dal punto di vista dell'esecuzione a causa del piano di lavoro a 360 gradi. Senza l'uso di uno strumento come il posizionatore per saldatura, il lavoratore potrebbe dover spostarsi costantemente attorno e sotto il pezzo per completare il giunto, il che non è favorevole a saldature di buona qualità. Per evitare frequenti interruzioni sulle linee di saldatura, un posizionatore per saldatura è uno strumento di saldatura necessario ed efficace.

Clicca sul video qui sotto per vedere la dimostrazione di funzionamento.

Caratteristiche:

- Struttura con cuscinetto a ralla di alta precisione con rotazione illimitata a 360°.

- Inverter Mitsubishi / Schneider per fornire velocità variabile continua.

- Componenti elettrici Siemens / Schneider.

- Scatola remota con cavi lunghi.

- Scatola remota wireless.

- Indicazione del grado di inclinazione

- Interruttore di finecorsa per prevenire il sovraccarico di inclinazione.

- Viene fornito un connettore rapido per cavo di alimentazione.

- Approvato CE.

Parametri Tecnici:

- Capacità di inclinazione nominale: 1200 kg a piena posizione

- Gravità massima: 300 mm

- Eccentrico massimo: 200 mm

- Velocità di rotazione: 0,12-1,2 giri/min

- Velocità di inclinazione: 0,35 giri/min

- Intervallo di inclinazione: 0-120 gradi

- Motore di rotazione: 1,1 kW

- Motore di inclinazione: 1,1 kW

- Dimensioni del tavolo: Ø1200 mm

- Intervallo di serraggio del mandrino: 2"-10"

Gamma di fornitura (per ogni modello standard):

-Corpo principale con motori e riduttore, tavolo, cuscinetti, ecc.

-Armadio di controllo con componenti Schneider e connettore rapido per cavo di alimentazione

-Scatola di controllo remoto con cavo da 6 m

- Scatola remota wireless

- Pedale

-Mandrino di saldatura WP-300 per tubi da 2"-10"

-Documenti relativi inclusi disegni meccanici, schema elettrico, manuale operativo, ecc.

-Parti di ricambio: pulsanti, spie, potenziometri.

Modello	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
Capacità nominale	300 kg	500 kg	800 kg	1000 kg	2000 kg	3000 kg	5000 kg	10000 kg
Gravità massima a capacità nominale	200 mm	250 mm	300 mm	300 mm	300 mm	300 mm	300 mm	400 mm
Eccentrico massimo a capacità nominale	150 mm	150 mm	150 mm	150 mm	200 mm	200 mm	200 mm	200 mm
Velocità di rotazione (giri/min)	0,2-2	0,12-1,2	0,12-1,2	0,12-1,2	0,1-1,0	0,05-0,5	0,05-0,5	0,05-0,5
Velocità di inclinazione (giri/min)	a mano/1,3	0,35	0,35	0,35	0,35	0,35	0,2	0,2
Intervallo di inclinazione	0-90°	0-90°	0-90°	0-120°	0-120°	0-120°	0-120°	0-120°
Potenza motore di rotazione	0,37 kW	0,4 kW	0,4 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	1,5 kW
Potenza motore di inclinazione	0,37 kW	0,37 kW	0,37 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	2,2 kW
Diametro tavolo	Ø600 mm	Ø800 mm	Ø800 mm	Ø900 mm	Ø1100 mm	Ø1300 mm	Ø1600 mm	Ø2000 mm

Venduto a: Germania, Danimarca, Romania, Nuova Zelanda, Australia, Singapore, Indonesia, Malesia, Argentina, Brasile, Cile, Turchia, Siria, Israele, Arabia Saudita, Vietnam, India, ecc.
